Dieline คืออะไร? รู้ก่อนสั่งผลิต ป้องกันปัญหากล่องประกอบไม่ได้

Dieline คือแบบร่างโครงสร้างบรรจุภัณฑ์ที่ใช้กำหนดตำแหน่งการตัด การพับ และรอยกรีดของกล่องก่อนผลิต หากออกแบบไม่ถูกต้อง อาจทำให้กล่องพับไม่ได้ ประกอบไม่พอดี หรือใช้งานจริงไม่ได้

บทความนี้จะพาไปรู้จักว่า Dieline คืออะไร มีองค์ประกอบอะไรบ้าง ทำไมจึงสำคัญ และต้องเตรียมไฟล์อย่างไร เพื่อให้กล่องผลิตออกมาได้ตรงแบบและประกอบใช้งานได้จริง

Dieline คืออะไร?

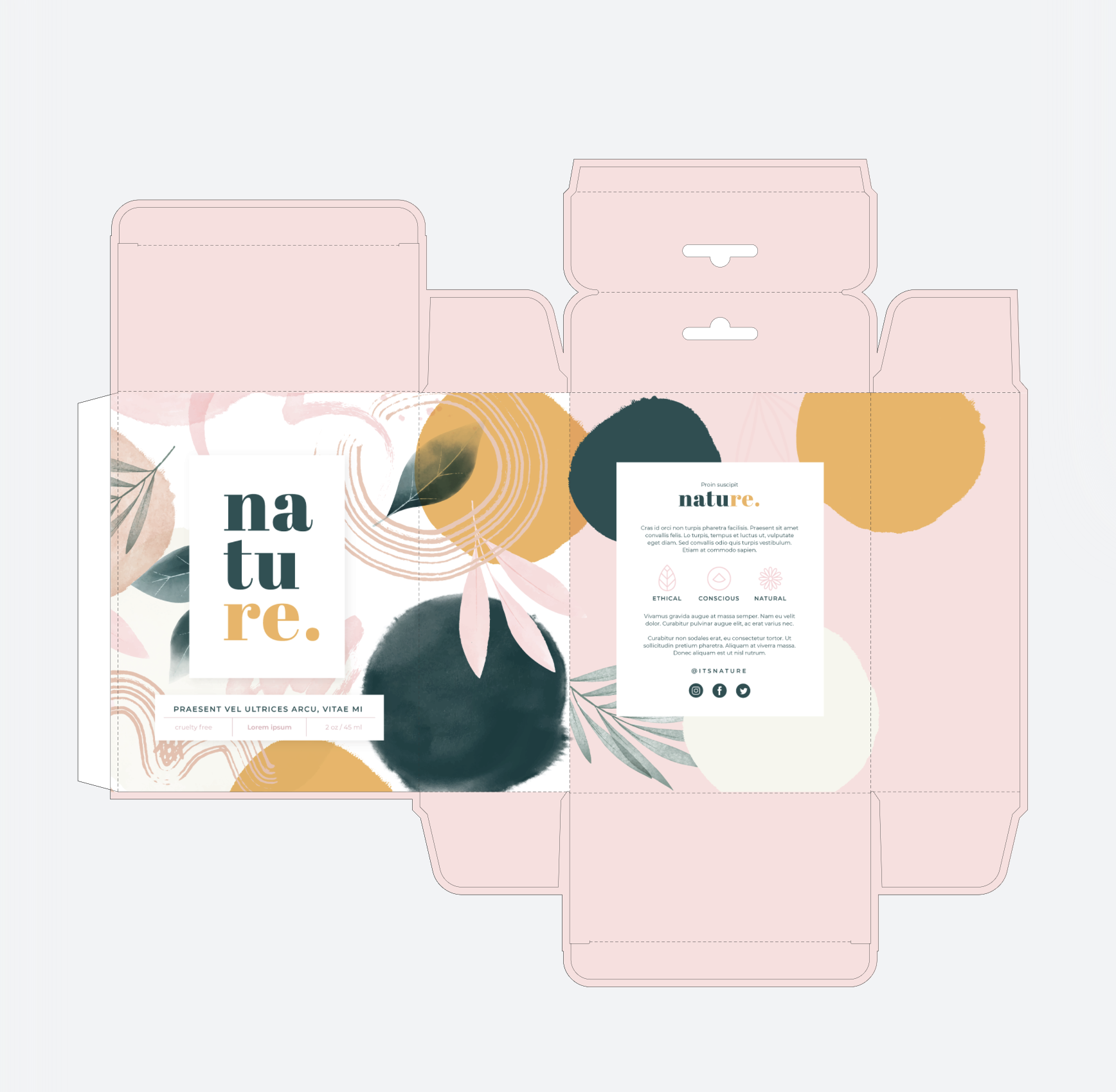

Dieline คือแบบโครงสร้างของกล่อง หรือบรรจุภัณฑ์ที่คลี่ออกเป็นแผ่นเดียว ใช้กำหนดตำแหน่งเส้นตัด เส้นพับ และจุดติดกาว เพื่อให้โรงพิมพ์ผลิตกล่องได้ตรงตามขนาด และรูปทรงที่ออกแบบไว้ พร้อมใช้เป็นแนวทางในการวางอาร์ตเวิร์กให้ตรงกับตำแหน่งบนชิ้นงานจริง

Dieline เป็นขั้นตอนสำคัญก่อนการผลิต เพราะช่วยตรวจสอบว่าโครงสร้างกล่องสามารถพับขึ้นรูปได้อย่างถูกต้อง รวมถึงลดข้อผิดพลาดด้านขนาดและตำแหน่งกราฟิก หากออกแบบไม่เหมาะสม อาจทำให้กล่องประกอบไม่ได้หรือใช้งานไม่สมบูรณ์

จุดสำคัญ: Dieline คือแบบโครงสร้างของกล่องที่กำหนดตำแหน่งเส้นตัด เส้นพับ และจุดติดกาว หากออกแบบไม่ถูกต้อง อาจทำให้กล่องพับไม่ได้ ประกอบไม่เป็นทรง หรือผลิตออกมาไม่ตรงแบบ

Dieline มีเส้นอะไรบ้าง แต่ละเส้นต่างกันยังไง?

Dieline ประกอบด้วยเส้นหลายประเภท แต่ละเส้นมีหน้าที่แตกต่างกันในการผลิตกล่อง หากกำหนดไม่ถูกต้อง อาจทำให้ตัด พับ หรือประกอบกล่องผิดจากแบบได้ โดยเส้นหลักที่ควรรู้ ได้แก่

1. เส้นตัด (Cut Line)

เส้นตัด คือเส้นที่กำหนดตำแหน่งสำหรับตัดกระดาษให้เป็นรูปทรงของกล่อง รวมถึงช่องเปิดหรือหน้าต่างบนบรรจุภัณฑ์ จึงต้องวาดให้ต่อเนื่องและถูกต้อง เพื่อให้การไดคัทเป็นไปตามแบบ

2. เส้นพับ (Crease Line)

เส้นพับ คือเส้นที่กำหนดตำแหน่งสำหรับกดรอยพับ เพื่อให้กล่องพับขึ้นรูปได้ง่าย โดยจะแยกสีหรือใช้เส้นประให้แตกต่างจากเส้นตัด เพื่อป้องกันความสับสนระหว่างการผลิต

3. เส้นกาว (Glue Area)

พื้นที่ติดกาว คือบริเวณที่ใช้สำหรับทากาวและประกอบกล่อง จึงควรเว้นพื้นที่นี้ไม่ให้มีลวดลายหรือการเคลือบ เพื่อให้กาวยึดเกาะได้ดีและช่วยให้กล่องประกอบได้แข็งแรง

ทำไม Dieline ถึงสำคัญก่อนสั่งผลิต

Dieline ช่วยให้การผลิตบรรจุภัณฑ์เป็นไปตามแบบที่ออกแบบไว้ ลดข้อผิดพลาด และทำให้กล่องขึ้นรูปได้อย่างถูกต้อง โดยมีข้อดีดังนี้

• ช่วยให้ผลิตได้ตรงแบบ ทั้งขนาด รูปทรง และโครงสร้างของกล่อง
• ลดความผิดพลาดในการผลิต เช่น กล่องพับไม่ได้ ประกอบไม่เป็นทรง หรือขนาดคลาดเคลื่อน
• ทำให้อาร์ตเวิร์กอยู่ในตำแหน่งที่ถูกต้อง ไม่ทับรอยพับ เส้นตัด หรือพื้นที่ติดกาว
• ช่วยลดต้นทุนและเวลาแก้ไขงาน เพราะสามารถตรวจสอบและแก้ไขแบบได้ก่อนเข้าสู่กระบวนการผลิตจริง

ก่อนส่งผลิต ควรตรวจสอบแบบและตำแหน่งอาร์ตเวิร์กให้ครบถ้วน เพื่อให้งานออกมาตรงตามแบบตั้งแต่ครั้งแรก

ข้อควรระวัง: อย่าวางลายพิมพ์หรือข้อความสำคัญทับเส้นพับหรือพื้นที่กาว เพราะเมื่อกล่องพับขึ้นรูป ลายตรงรอยพับอาจแตกหรือถูกบัง ควรเผื่อระยะห่างจากเส้นพับไว้เสมอ

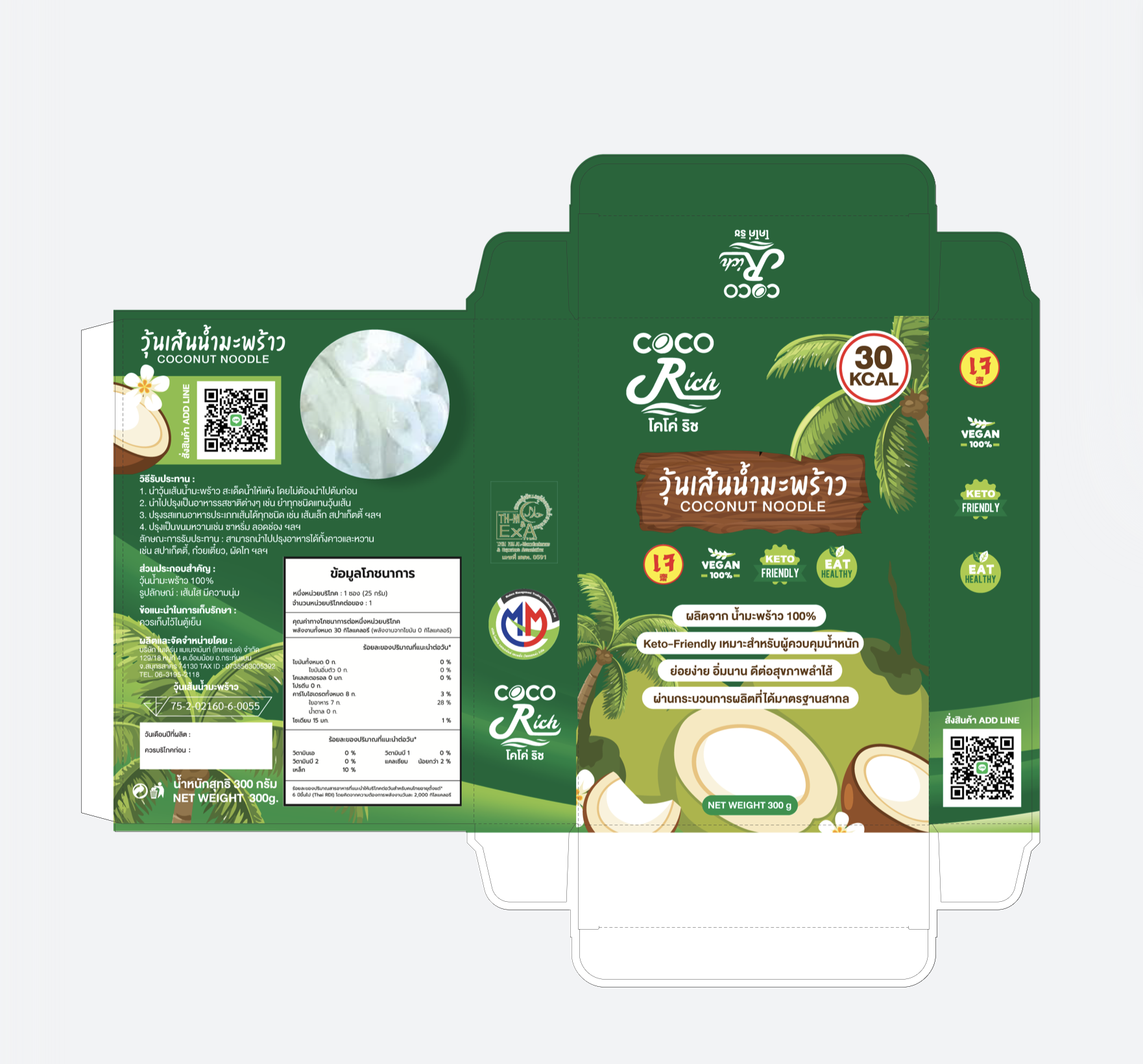

เตรียม Dieline ยังไงให้กล่องประกอบได้จริง

การเตรียม Dieline ให้ถูกต้องตั้งแต่ต้น จะช่วยลดความผิดพลาดในการผลิต ทำให้กล่องประกอบได้จริง และลดต้นทุนจากการแก้ไขงานภายหลัง โดยควรตรวจสอบรายละเอียดต่อไปนี้

1. กำหนดขนาดกล่องให้ตรงกับสินค้า

เริ่มจากวัดขนาดสินค้าให้ถูกต้องทั้งความกว้าง ความยาว และความสูง พร้อมเผื่อพื้นที่สำหรับการหยิบสินค้า วัสดุกันกระแทก หรืออุปกรณ์เสริม หากกำหนดขนาดไม่เหมาะสม อาจทำให้สินค้าใส่ไม่พอดีหรือเคลื่อนตัวภายในกล่องระหว่างขนส่ง

2. แยกประเภทเส้นให้ชัดเจน

Dieline ควรแยกเส้นตัด (Cut Line) เส้นพับ (Crease Line) และพื้นที่ติดกาว (Glue Area) ด้วยสีหรือรูปแบบเส้นที่แตกต่างกัน เพื่อให้โรงพิมพ์และโรงงานผลิตเข้าใจตำแหน่งของแต่ละส่วนได้อย่างถูกต้อง ลดความเสี่ยงในการตัดหรือพับผิดตำแหน่ง

3. วางอาร์ตเวิร์กให้ตรงกับ Dieline

ก่อนส่งผลิต ควรจัดวางโลโก้ ข้อความ รูปภาพ และ QR Code ให้สัมพันธ์กับโครงสร้างของกล่อง หลีกเลี่ยงการวางองค์ประกอบสำคัญบนรอยพับ เส้นตัด หรือพื้นที่ติดกาว เพราะอาจทำให้ข้อมูลขาดหายหรือมองเห็นไม่ชัด เมื่อประกอบเป็นกล่อง

4. เผื่อระยะตัดตกและระยะปลอดภัย

กำหนดระยะตัดตก (Bleed) และระยะปลอดภัย (Safe Area) ให้เหมาะสม เพื่อป้องกันปัญหาภาพหรือข้อความถูกตัดออกระหว่างการไดคัท โดยเฉพาะโลโก้ ชื่อสินค้า และข้อมูลสำคัญ ควรวางให้อยู่ภายในพื้นที่ปลอดภัยเสมอ

5. ตรวจสอบการพับและการประกอบ

ควรพิมพ์ต้นแบบหรือทำ Mockup เพื่อตรวจสอบว่ากล่องสามารถพับ ประกอบ และเปิด-ปิดได้ตามต้องการ รวมถึงตรวจสอบตำแหน่งของงานพิมพ์บนกล่องจริง หากพบข้อผิดพลาดจะสามารถแก้ไขได้ก่อนเข้าสู่การผลิตจำนวนมาก

6. ส่งไฟล์ในรูปแบบที่โรงพิมพ์รองรับ

ตรวจสอบว่าไฟล์ Dieline และอาร์ตเวิร์กอยู่ในรูปแบบที่โรงพิมพ์กำหนด เช่น AI หรือ PDF พร้อมแปลงตัวอักษรเป็น Outline ฝังรูปภาพ และตรวจสอบลิงก์ไฟล์ให้ครบถ้วน เพื่อป้องกันปัญหาไฟล์เพี้ยนหรือฟอนต์หายระหว่างการเปิดใช้งาน

การตรวจสอบ Dieline อย่างละเอียดก่อนส่งผลิต จะช่วยให้กล่องผลิตได้ตรงตามแบบ ประกอบใช้งานได้จริง และลดเวลาในการแก้ไขงานในภายหลัง

สรุป

Dieline คือแบบโครงสร้างของบรรจุภัณฑ์ที่กำหนดตำแหน่งเส้นตัด เส้นพับ และพื้นที่ติดกาว เพื่อให้กล่องสามารถผลิตและประกอบได้ตามแบบที่ออกแบบไว้ การเตรียม Dieline อย่างถูกต้องตั้งแต่ต้น ช่วยลดความผิดพลาดในการผลิต ทำให้งานพิมพ์อยู่ในตำแหน่งที่เหมาะสม และลดต้นทุนจากการแก้ไขงานภายหลัง

ก่อนส่งผลิต ควรตรวจสอบขนาดกล่อง การวางอาร์ตเวิร์ก และรายละเอียดของ Dieline ให้ครบถ้วน รวมถึงทดลองทำ Mockup หากเป็นงานใหม่ เพื่อให้มั่นใจว่าบรรจุภัณฑ์สามารถใช้งานได้จริงและมีคุณภาพตามที่ต้องการ

FAQ

Q1: ถ้าไม่มี Dieline สามารถผลิตกล่องได้ไหม?

A: จำเป็น เพราะ Dieline เป็นแบบกำหนดโครงสร้างกล่อง ทั้งตำแหน่งตัด พับ และติดกาว เพื่อให้ผลิตออกมาตรงตามแบบ

Q2: Dieline กับ Artwork ต่างกันอย่างไร?

A: Dieline ใช้กำหนดรูปทรงและโครงสร้างกล่อง ส่วน Artwork ใช้สำหรับวางโลโก้ สี รูปภาพ และข้อมูลสินค้า

Q3: ไฟล์ Dieline ควรเป็นนามสกุลอะไร?

A: นิยมเป็นไฟล์เวกเตอร์อย่าง AI, PDF หรือ EPS เพราะเก็บเส้นได้แม่นยำและขยายได้ไม่แตก โรงพิมพ์นำไปทำแม่พิมพ์ตัดได้ตรงตามเส้น

Q4: ถ้าไม่มี Dieline สั่งกล่องได้ไหม?

A: ได้ ถ้าเป็นกล่องทรงมาตรฐาน โรงพิมพ์มักมีแบบสำเร็จให้เลือก แต่ถ้าเป็นกล่องทรงเฉพาะหรือมีช่องพิเศษ ต้องทำ Dieline ก่อนเสมอ เพื่อให้ตัดและพับได้ตรงตามที่ต้องการ

Q5: ถ้า Dieline ผิดจะเกิดอะไรขึ้น?

A: อาจทำให้กล่องพับไม่ได้ ประกอบไม่พอดี หรือทำให้ลายพิมพ์อยู่ผิดตำแหน่ง ส่งผลให้ต้องแก้ไขก่อนผลิตใหม่

---
